三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。
旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，最終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。
振動篩適用于工業篩分的大批量生產，它可用于液體中固體的分離過程，用于同一產品中不同粒度的分離，用于消除異物的安全篩分，用于顆粒的均質化等，今天我們來一起了解一下振動篩的結構及其工作原理，讓您更進一步了解振動篩。

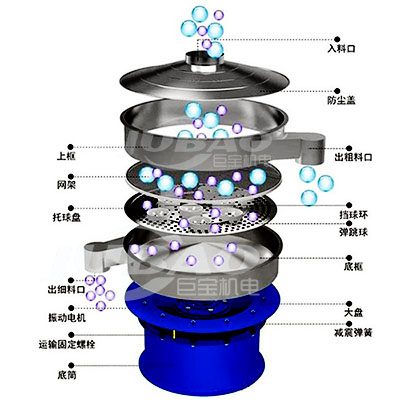

從上面的圖片（振動篩的部件）中，我們可以得知振動篩的組成包括：防塵蓋、進料口、篩網、篩網、網架、出料口
進料口：緩沖板的設計使物料均勻流入篩面，通過觀察口對物料進行檢查。
防塵蓋：它限制了材料，使機器和周圍環境免受灰塵的影響。
振動電機：這個電機導致了振動篩產生多平面振動，這種運動會增加材料通過各種篩子的速度。
減震彈簧：讓機器的整個上部自由振動，它有助于最大限度地降低功耗，防止任何振動傳遞到地板，降低噪音。
篩網：保持張力，使材料更容易沿振動方向移動。這可以是水平或垂直方向。一臺機器可以同時實現積及和溫和的材料分離。
出料口：排料口大小可根據需要設計，通過閥門的排料速度可根據需要調節。
此外，振動篩底部有一個側面出口，通過該出口可以卸載獲得的產品。可以訂購帶或不帶產品出口的篩子，在選擇帶出口的篩子的情況下，篩分過程可以自動化：當產品進入振動篩時，它也會通過篩子開口離開。
